Zフィード：ZKF-51（本体）／ZFR-51（ZKF-51用フランジ）
汎用性のある大型材料送り機
特長
- 左右どちらからでも送り出し可能
- 低速・高速どちらも送り速度の調整が可能。材料の形状やデジタルカッタの切断速度に合わせて、送り速度を設定できます。
- 材料のセット時に便利なジョグ機能付き。試し送りや動作の確認が容易にできます。
- 余裕の搭載可能重量。Φ30mmのシャフトにより、50kgの材料まで搭載可能です。
- 材料に応じて、検知方法を選べます。
（1）接触による検知：検知アームにより、材料の供給具合を検知します。
（2）非接触による検知：別売のセンサースタンドを使用して、材料の供給具合を検知します。
●詳細写真
| 切り替えスイッチ | フロントパネル |
|---|---|
 |
 |

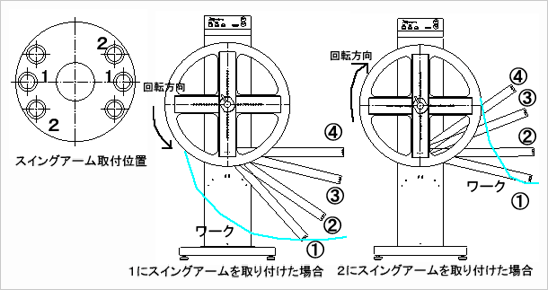

●送り出しイメージ
スイングアームの取り付け方向を変えることで、左右方向、上出し、下出しに対応します。
①停止位置：スイングアームがこの位置にくると、スプールの回転が止まります。
②低速センサー位置：
ワークが引っ張られて、スイングアームがこの位置にくると、低速ボリュームのスピードで回転します。
③高速センサー位置：
ワークが引っ張られて、スイングアームがこの位置にくると、高速ボリュームのスピードで回転します。
④異常停止センサー位置：
ワークが引っ張られて、スイングアームがこの位置にくると、異常停止となります。
※これらのセンサー位置は、スイングアームを取り付ける際に、微調整が出来ます。

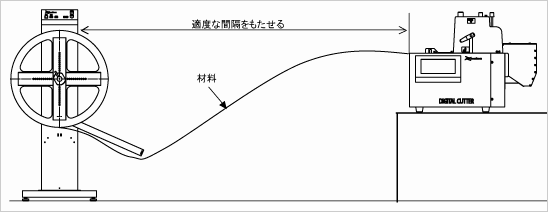

●切断機との接続イメージ
ZKF-51 - ZKC25 との組み合わせ
適合機種
仕様
| 品名 | ZKF-51/ZFR51 |
|---|---|
駆動シャフト回転速度 [rpm] |
0～100 |
| 駆動シャフト回転方向 | CW/CCW（切り替えスイッチによる） |
| スイングアーム方向 | 左/右（出荷時は右） |
スイングアーム動作力
[g] |
250（垂直方向 スイングアーム水平時） |
搭載可能材料重量 [kg] |
50 |
材料外径／材料幅 [mm] |
外径Φ500以下 幅300以下 |
材料内径 [mm] |
Φ130～380 |
駆動シャフト外径 [mm] |
Φ30 |
| 電源 | AC100V 5A |
外形寸法※ [mm] |
450W×590D×1164H（本体のみ） 775 Ｗ×590D×1164H（アーム含む） |
質量 [kg] |
ZKF-51：34/ZFR-51:4 |
※外形寸法には、ネジなどの突出部は含まれていません。
