デジタルカッタ ZKCシリーズ
切断機:スタンダードタイプ ZKC-325

幅広いニーズに対応した万能な高精度、定寸送り切断機

■デジタルカッタ:
ZKC-325(シャー刃タイプ)/ZKC-325T(薄刃タイプ)

全てのニーズが集約されたスタンダードタイプ。交換可能な2種類の刃で刃汎用性抜群。

■デジタルカッタ:
ZKC-325C(シャー刃外部コントロールタイプ)/ZKC-325CT(薄刃外部コントロールタイプ)

外部制御で、用途が広がる外部コントロール。

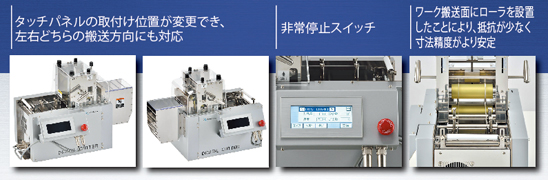

特長
  • 多種多様なワークの切断が可能
  • タッチパネルによる簡単設定メモリー機能付き
  • 送り長さ(切断長さ)補正機能付き
  • ローラ隙間・押さえ圧力調整機能付き
  • シャー刃タイプ⇔薄刃タイプの変更が可能
  • 各種供給装置(Zフィード、スタンド)との連携が可能
  • 外部入出力信号(外部コントロールタイプのみ)
  • パソコンとの通信が可能(特注対応)
特長
●外部入出力端子 I/O表

入力信号(INPUT)

1 START 動作開始
2 OF_STOP 外部制御解除
3 STOP 途中停止
4 D0 動作モード設定用
5 D1
6 D2 メモリNo.設定用
7 D3
8 D4
9 COM(入力回路用)
10〜18 NC

※外部コントロールタイプZKC-325CTのみ

出力信号(OUTPUT)

19 START 外部制御可能
20 F_BUSY 送りモータ動作中
21 C_BUSY 切断モータ動作中
22 STOP 停止中
23 BUSY 加工継続中
24 ALM 各種エラー
25 W_END 材料切れ、外部停止など
26 NZC
27 +24V(出力回路用)
28 0V(出力回路用)
29〜37 NC
●選べる2つの刃:デジタルカッタは、2種類の刃物[シャー刃・薄刃]を、交換出来ます。
シャー刃タイプ
シャー刃タイプ

耐久性に優れた特殊銅を採用。
アルミ、銅等の金属、ガラス繊維入りの材料切断が可能。

薄刃タイプ
薄刃タイプ

シャープな切れ味が特徴。
チューブ類でまっすぐな切断面が必要なときに最適。

適合材料
ZKC-325/ZKC-325C:シャー刃タイプ加工実績
  • ガラスクロスチューブ
  • スズメッキ線
  • テープハンダ
  • 絶縁紙
  • ラミネートシール
  • 熱収縮チューブ
  • 銅板など
ZKC-325/ZKC-325C適合材料
ZKC-325T/ZKC-325CT:薄刃タイプ加工実績
  • ビニールチューブ
  • ゴムチューブ
  • 絶縁電線
  • プラスチックファイバ
  • テフロンチューブ
  • シリコンチューブ
  • スポンジ材など
ZKC-325T/ZKC-325CT適合材料
オプション・保守部品
  • ローラ 上
    ローラ 下
:ZRU25-U
:ZRS25-U
  • 可動刃
:ZHU25
  • 固定刃
:ZHS25
  • 薄刃(10枚入り)
:ZHT25
  • 刃受(10枚入り)
:ZHM25
  • 薄刃ユニット
:ZUT25
  • シャー刃用無調整ユニット
:ZUM325
  • 縦型ガイド:FG25-TS1
縦型ガイド

チューブ類など、幅が20mm以内のワークについて、安全性を保ちつつ、排出がスムーズとなります

仕様
品名
ZKC-325/325T
ZKC-325C/325CT
送り速度
[mm/s]
110〜800
最小設定単位
[mm]
0.1
切断長さ
[mm]
0.1〜999999.9
切断数
[個]
1〜999999
繰返切断精度※1
[mm]
±0.2
有効切断幅
[mm]
100
切断部の開口高さ
[mm]
20
外部入出力端子 (外部コントロール詳細)
切断力(下死点より0.5mm)
※2 [kN(kgf)]
1.28(128)
加工量:設定長さ10mm
[個/分]

:設定長さ100mm
[個/分]

:設定長さ1000mm
[個/分]
155
92
93
電源 AC100V 2A 〜AC240V 1A
外形寸法※3
[mm]
516W×363D×406H
質量
[kg]
30

※1.当社試験材による切断精度です。
※2.計算値(モーター出力より)
※3.形寸法には、ネジなどの突出部は含まれていません。
【注】材質、形状によっては切断できないものもございますので、ご確認ください。
