デジタルカッタ ZKCシリーズ
外部コントロールの詳細
■搭載機種:
ZKC-25C/CT スタンタード外部タイプ、ベルトフィードタイプ、ワイドタイプ、マークセンサタイプ

外部のコントローラからの信号でデジタルカッタの操作が行えます。
動作モード
動作モード
動作
D0 D1
長さ送り+切断
0 0
長さ送りのみ
1 0
長さ送りのみ
0 1
入出力信号
  • 入力信号を使用するときは、タッチパネルキーで外部制御機能をONにします。
  • 出力信号は、外部制御機能ON、OFFに関わらず出力しています。
  • 外部制御状態でのタッチパネルキーは、停止キー、切断キー、搬送キー、画面切替キー、外部キーのみ使用できます。
  • 外部制御状態でも加工数は、タッチパネル上に表示されます。
端子台配列図 外部コントロールタイプI/O表
端子台配列図 (1)入力信号(INPUT)
1.START:動作開始(動作モード入力必要)
2.OF_STOP:外部制御解除
3.STOP:外部制御状態を保持して途中停止します。
4.D0:動作モード設定用
5.D1:動作モード設定用
6.D2:メモリNo.設定用
7.D3:メモリNo.設定用
8.D4:メモリNo.設定用
9.COM:入力回路用
(2)出力信号(OUTPUT)
13.READY:外部制御中
14.F_BUSY:送りモータ動作中
15.C_BUSY:切断モータ動作中
16.STOP:停止中
17.BUSY:加工継続中
18.ALM:各種エラー
19.W_END:材料切れ停止中等
21.+24V:出力回路用
22.0V:出力回路用

※商品改良のためI/Oは予告なく変更することがありますのでご了承下さい。

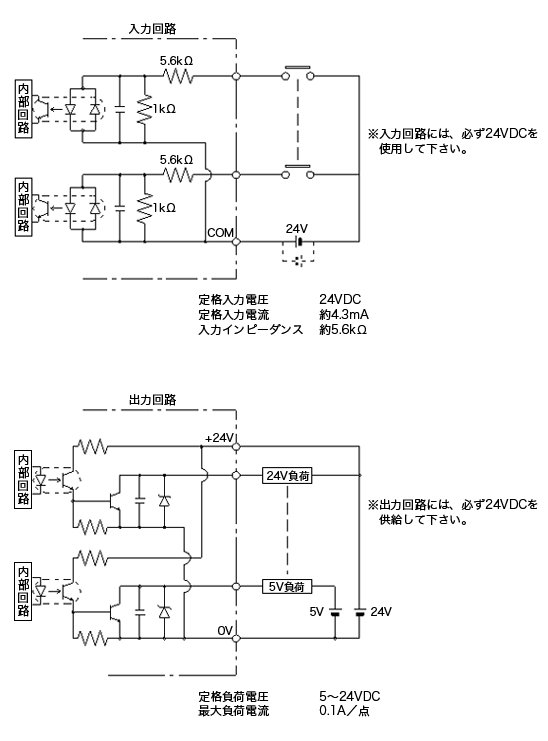

入出力回路
入出力回路
入出力信号タイミング

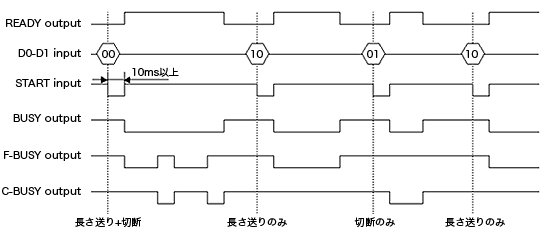

動作の実行(START)

動作の実行(START)
  • 外部キーを押して、外部制御機能オン(表示は「L」表示なしにする。(READY状態となる)
  • D0-D4にデータをそろえる。
  • READY状態を確認しSTARTを入れる。
  • READYがオフとなりBUSYがオンする。
  • READYを監視しREADY状態になったら、次の動作受付待ちとなる。

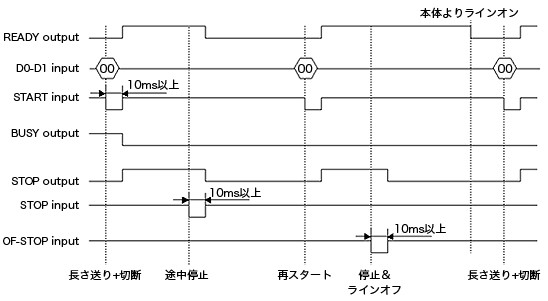

動作停止(STOP、OF_STOP)と継続スタート(START)

動作停止(STOP、OF_STOP)と継続スタート(START)
  • 動作中のSTOPは、途中停止で、READYがオンとなる。
  • BUSYは加工数完了までオンのままとなる。
  • STARTにて継続動作を行い、READYがオフになる。
  • OF-STOP入力で停止し、外部制御機能オフとなる。
  • OF-STOP入力後は、外部制御機能オフ(表示は「L」表示なし)になっているため、外部より動作させるためには、外部キーを押して外部制御機能オン(表示は「L」表示あり)にする。
