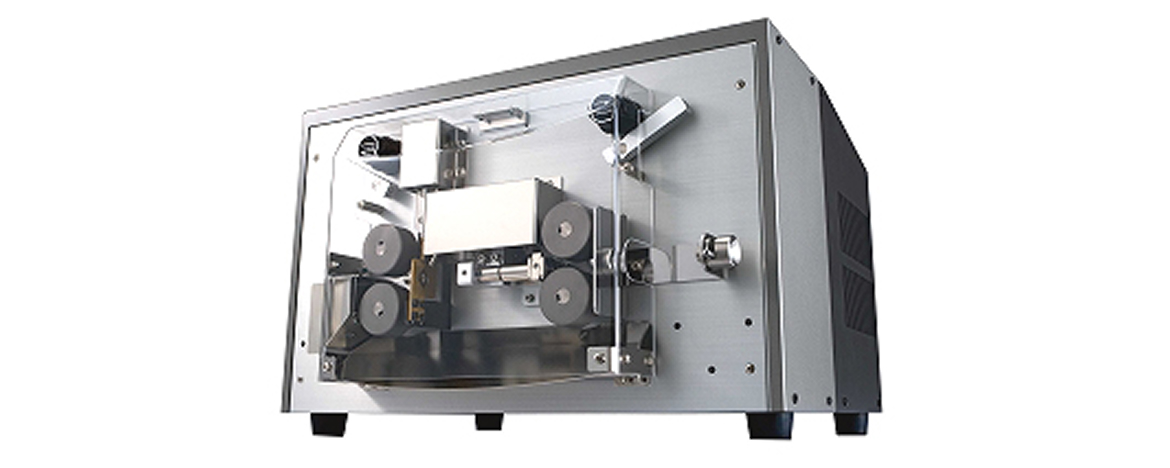

SCATカット＆ストリッパ
ZKS-110(スタンダードタイプ)
電線を多彩な加工で仕上げることが可能
カット/ストリップ/セミストリップ/中抜きストリップ等の設定を
タッチパネルで容易に変更可能な万能ストリッパ
ZKS-110の特徴
- 多彩な加工が可能（カット・ストリップ・セミストリップ・中抜きストリップなど）
- AWG32〜12まで加工可能(sq、ø設定にも対応)
- タッチパネルによる簡単設定
- タッチパネルの表示は「日本語⇔英語」切り替えが可能
- １００種類のデータを保持し、複製・呼び出しが可能
- 長さ補正機能付き
- ロット加工設定可能
- 刃の切れ込み設定が非常に高精度(最小切込設定単位0.01mm)
- 芯線を傷つけにくいモードあり

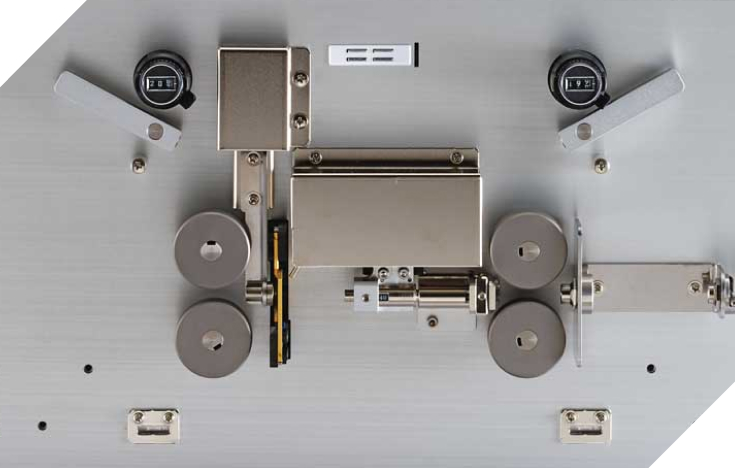

- ローラー隙間調整機能付き
- エアー源を供給する事で、被覆カスを飛ばして加工不良を防止
- 電源入力は１００～２４０Ｖに標準対応
-

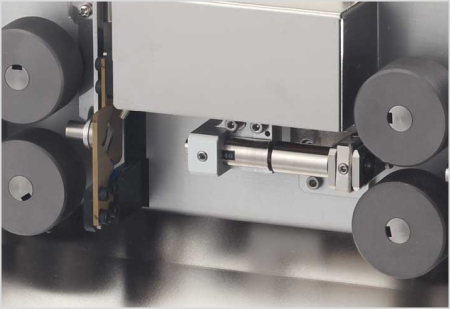

刃の切り込み設定が非常に高精度(0.01mm単位)
-

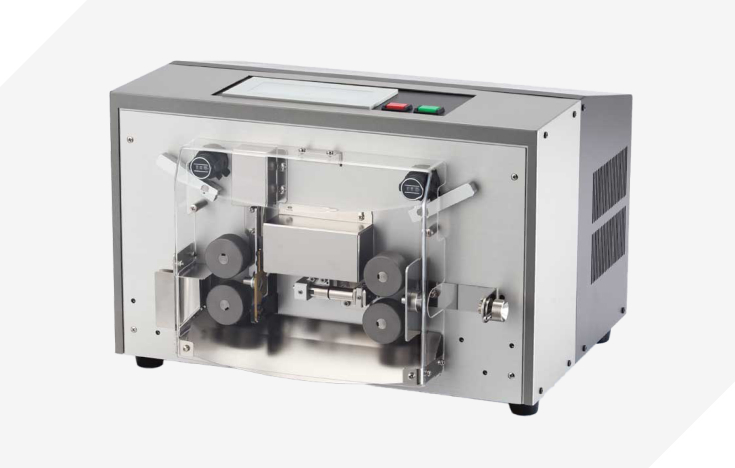

インターロック機能付きアクリル安全カバー
-

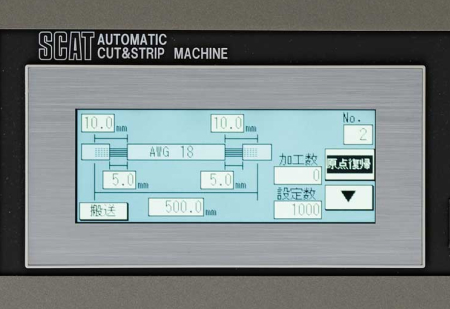

直観的に操作しやすいタッチパネル
お問い合わせ
CONTACT
各種、電線の切断機の導入やご相談は、
下記のお電話、お問い合わせフォームより
お問い合わせください。
TEL048-548-8274
受付時間 9:00〜17:30（土・日・祝祭日を除く）
仕様
| 品名 | ZKS-110/ZKS-110C | |
|---|---|---|
| 対象ケーブル径※1 | AWG12〜32 3.5〜0.035sq Φ3.0〜Φ0.1 |
|
| 最大切断外形 [mm] | Φ6 | |
| 最小切り込み設定単位 [mm] | 0.01 | |
| 切断長さ [mm] | 0.1〜99999.9 | |
| ストリップ長 [mm] | 両端0.1〜30.0 | |
| 切断公差 [mm] | ±(0.1+0.002×全長)以内 | |
| 加工量(個/分) フルストリップ加工 全長：L 先端、後端：3mm |
AWG28の場合 L50＝49 L300＝42 L1000＝31 L5000＝12 |
|
| 刃物材質 | ハイス鋼(チタンコーティング) | |
| 刃物構成(枚) | 2 | |
| 設定加工数(個) | 1〜999999(∞) | |
| 速度 [mm/s] | ローラー：30〜1500 カッター：3〜120 |
|
| データメモリ数 | 100 | |
| ローラー材質 | S35C(窒化処理) | |
| 電源 | AC100V3A～AC240V1.5A | |
| 外形寸法※2 [mm] | 429W×371D×280H | |
| 質量 [kg] | 26 | |
- 材質によりカットやストリップができないものがあります。ＩＶ線など固いワークは、フルスペックでの加工ができない場合があります。
- 外形寸法には、ネジなどの突出部は含まれていません。
保守部品
| 専用刃 チタンコーティング(2枚1セット) | B110KC |
|---|---|
| ローラー 鉄(2個1セット) | R100F |
| Rガイドパイプ Φ2.0mm | RG20 |
| Rガイドパイプ Φ4.0mm | RG40 |
| Rガイドパイプ Φ7.0mm | RG70 |
| Lガイドパイプ Φ3.0mm | LG30 |
| Lガイドパイプ Φ7.0mm | LG70 |
