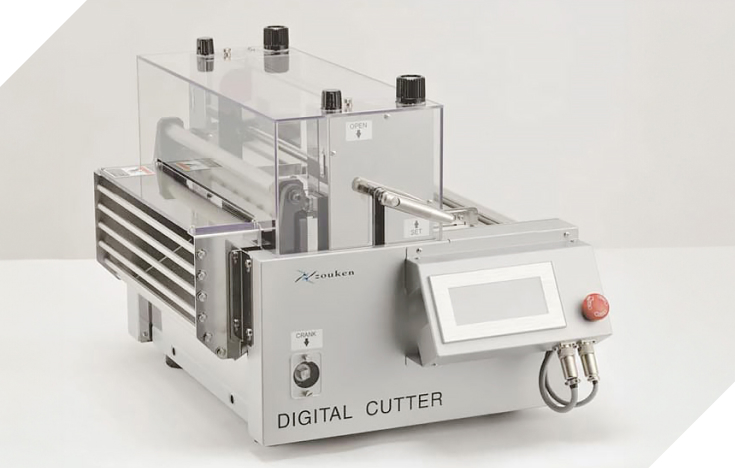

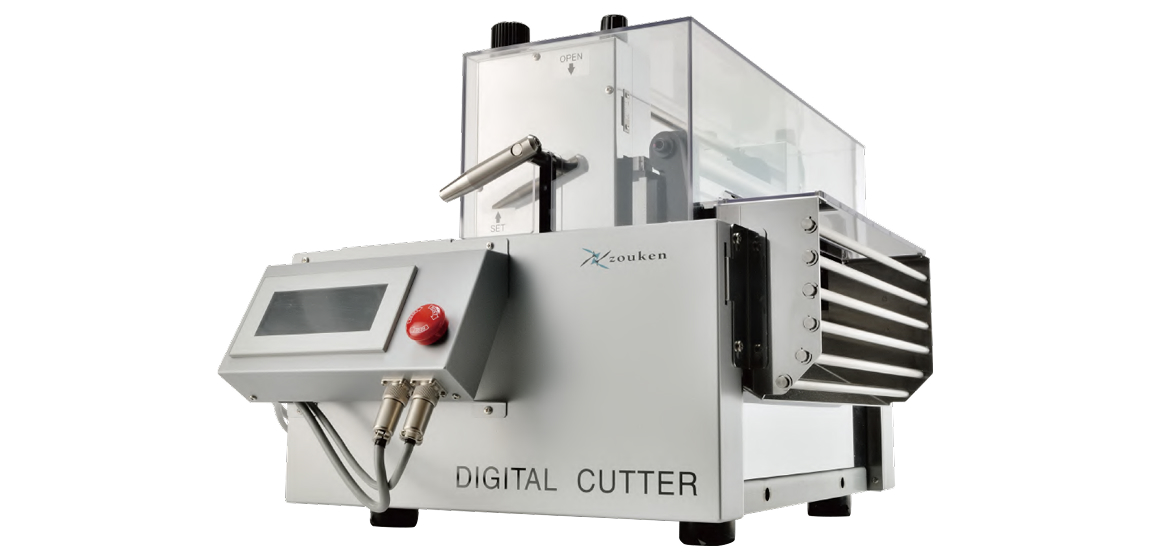

デジタルカッタ ワイドタイプ
ZKC-325W / ZKC-325WT
幅広タイプも安心の対応力
切断力はスタンダードタイプの3倍以上、
300㎜幅まで切断可能
ZKC-325W/ZKC-325WTの特長
- 多種多様なワークの切断が可能
- タッチパネル表示は「日本語⇔英語」切換えが可能
- 送り長さ（切断長さ）補正機能付き
- ロット取りカウンタ機能搭載
- メモリ機能付き（SDカード使用で640メモリを記憶）
※SDカードはお客様でご用
- 非常停止スイッチ装備
- 搬送速度は、MAX800㎜/sec
- 搬送分解能は0.05㎜（設定単位は0.1㎜）となり、繰返切断精度が向上
- 外部入出力信号付き
- 各種供給装置（Zフィードなど）との連携が可能
- 特注で200～230V対応可能
-

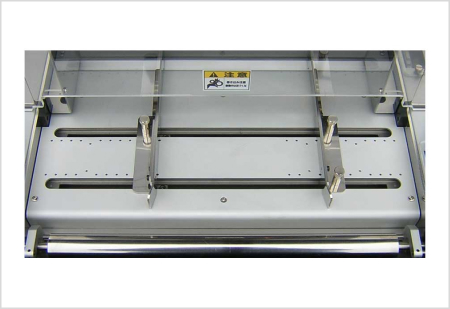

ワイド走行面、リニアガイドでワークの平行度を確保
-

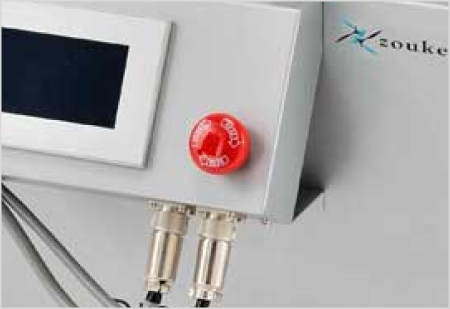

非常停止スイッチ
-

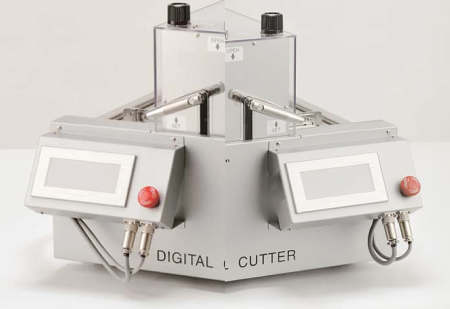

タッチパネル取付位置が変更可能
お問い合わせ
CONTACT
各種、電線の切断機の導入やご相談は、
下記のお電話、お問い合わせフォームより
お問い合わせください。
TEL048-548-8274
受付時間 9:00〜17:30（土・日・祝祭日を除く）
仕様
| 品名 | ZKC-325W/325WT | |
|---|---|---|
| 送り速度 [mm/s] | 10～800 | |
| 切断長さ [mm] | 0.1～999999.9 | |
| 切断長さ設定単位 [mm] | 0.1 | |
| 設定可能切断数 [個] | 1～999999 | |
| 繰返切断精度※1 [mm] | ±0.2 | |
| 有効切断幅 [mm] | 300 | |
| 有効切断幅高 [mm] | 5 | |
| 切断力※2 [N] | 720 | |
| 搬送方式 | ウレタンローラー | |
| 駆動力伝達方式 | 上下共駆動 | |
| 切断刃タイプ変更 | 〇(改造) | |
| シャー刃無調整擦り合わせ | 〇(改造) | |
| 外部コントロール(外部制御) | 〇 | |
| タッチパネル取り付け位置変更 | 〇 | |
| 日本語⇔英語切替え | 〇 | |
| ロット取りカウンタ | 〇 | |
| SDカード対応 | 〇 | |
| 加工量：設定長さ10mm [個/分] 設定長さ100mm [個/分] 設定長さ1000mm [個/分] |
55 50 25 |
|
| 電源 | AC100V 5A | |
| 電源200-230V改造対応 | 〇 | |
| 外形寸法※3 [mm] | 428W×583D×399H | |
| 質量 [kg] | 51 | |
- 当社試験材による切断精度です。
- 計算値（モーター出力より）可動範囲内の最も切断力の弱い位置での 値です。
- 形寸法には、ネジなどの突出部は含まれていません。
- 材質、形状によっては切断できないものもございますので、ご確認ください。
適合材料
ZKC-325W/ZKC-325WT 対応素材例
材料や切断面によりシャー刃、薄刃の判断が分かれますので、ご相談ください
- 銅板
- アルミ板
- 金属箔
- ゴムシート
- 紙
- フィルム
- ビニールシート、各種シート類
保守部品
| ローラ 上 | ZRU25W-U |
|---|---|
| ローラ 下 | ZRS25W-U |
| 可動刃 | ZHU25W |
| 固定刃 | ZHS25W |
| 薄刃（10枚入り） | ZHT25W |
| 刃受（10枚入り） | ZHM25W |
