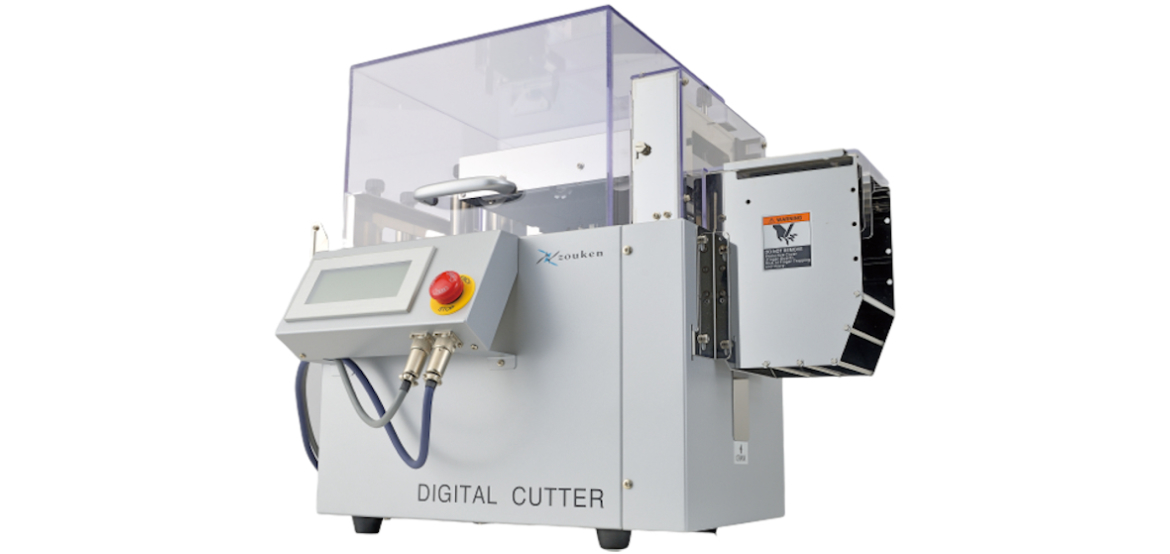

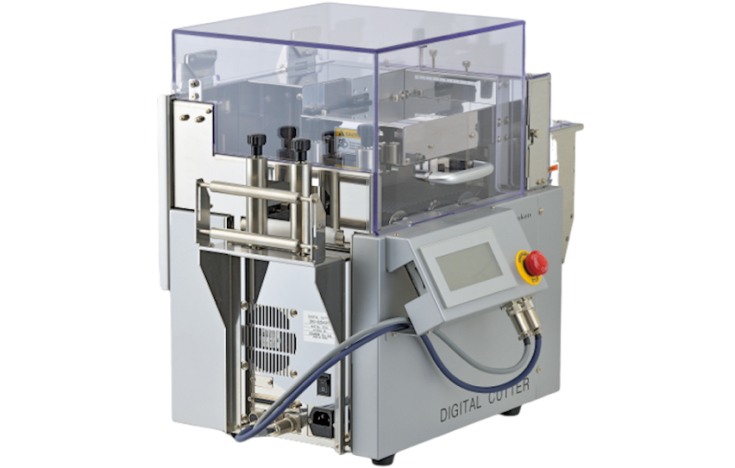

デジタルカッタ ベルトフィード電動シリンダタイプ
ZKC-325VCFT(太物薄刃タイプ)
ベルトフィードタイプの
最新電動タイプ
素材セット時に、
電動で上ベルト高を確実に再現。
伸びやすい、滑りやすい、潰れやすい
チューブタイプに最適。
ZKC-325VCFTの特長
- 数値設定どおりに上ベルト高を電動でセット
- ベルト駆動部へ安全カバーを設置
- タッチパネルによる簡単操作
- タッチパネルの表示は「日本語、英語」切替が可能
- 送り長さ（切断長さ）補正機能付き
- ロット取りカウンタ機能搭載
- メモリ機能付き（SDカード使用で640メモリを記憶）
※SDカードはお客様でご用意ください。
- インターロックスイッチ付き安全カバー
- 非常停止スイッチ標準装備
- 搬送速度は、MAX800mm/sec
- 搬送ローラ分解能0.05mm(設定単位は0.1mm)により繰返切断精度が向上
- 外部入出力信号付き
- 各種供給装置（Zフィードなど）との連携が可能
- 特注で200～240V対応可能
-

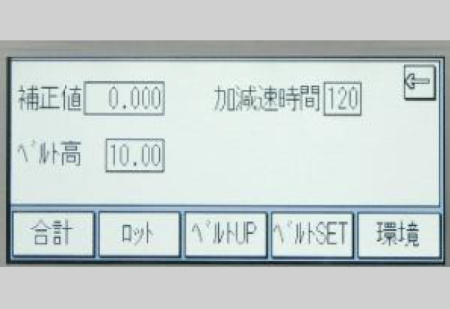

タッチパネルの数値でベルトユニットの上下を操作
-

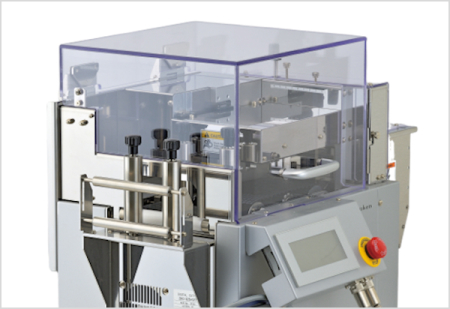

ベルト駆動部に安全カバー付。カバー開にてインターロックスイッチで電源を遮断
-

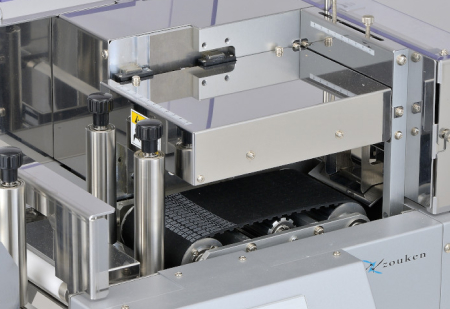

素材入口側にローラーガイドを設置し、材料を直線状に送り込み
お問い合わせ
CONTACT
各種、電線の切断機の導入やご相談は、
下記のお電話、お問い合わせフォームより
お問い合わせください。
TEL048-548-8274
受付時間 9:00〜17:30（土・日・祝祭日を除く）
仕様
| 品名 | ZKC-325VCFT | |
|---|---|---|
| 送り速度 [mm/s] | 10～800 | |
| 切断長さ [mm] | 0.1～999999.9 | |
| 切断長さ設定単位 [mm] | 0.1 | |
| 設定可能切断数 [個] | 1～999999 | |
| 繰返切断精度※1 [mm] | ±0.2 | |
| 有効切断幅 [mm] | 48 | |
| 有効切断幅高 [mm] | 40 | |
| 切断力※2 [N] | 136 | |
| 搬送方式 | ベルト | |
| 駆動力伝達方式 | 上下共駆動 | |
| 切断刃タイプ変更 | × | |
| シャー刃無調整擦り合わせ | × | |
| 外部コントロール(外部制御) | 〇 | |
| タッチパネル取り付け位置変更 | × | |
| 日本語⇔英語切替え | 〇 | |
| ロット取りカウンタ | 〇 | |
| SDカード対応 | 〇 | |
| 加工量：設定長さ10mm [個/分] 設定長さ100mm [個/分] 設定長さ1000mm [個/分] |
110 90 33 |
|
| 電源 | AC100V 5A | |
| 電源200-230V改造対応 | 要相談 | |
| 外形寸法※3 [mm] | 587W×403D×484H | |
| 質量 [kg] | 38 | |
- 当社試験材による切断精度です。
- 計算値（モーター出力より）可動範囲内の最も切断力の弱い位置での 値です。
- 形寸法には、ネジなどの突出部は含まれていません。
- 材質、形状によっては切断できないものもございますので、ご確認ください。

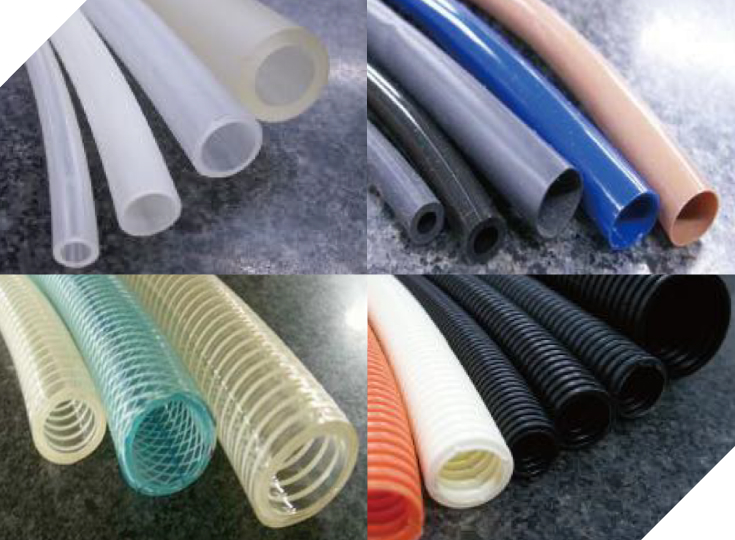

適合材料
ZKC-325VCFT：加工実績
- テフロンチューブ
- シリコンチューブ
- ビニールチューブ・ホース
- ゴムチューブ・ホース
- コルゲートチューブ
- 異径材料（円形でないもの）
- のびやすい／すべりやすい／つぶれやすいチューブなど
切断方式

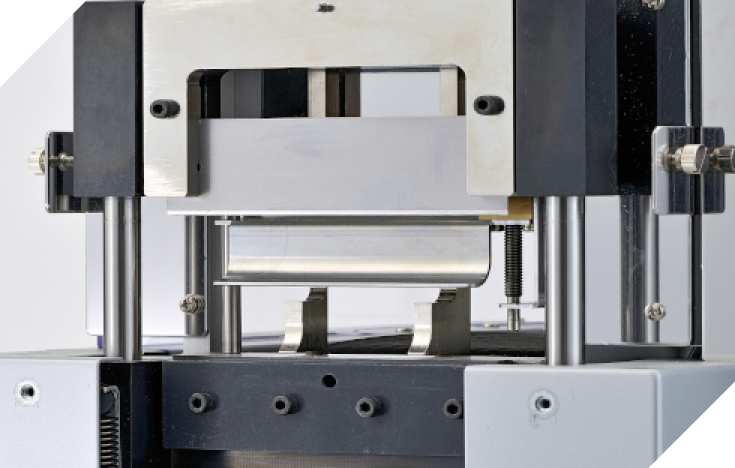

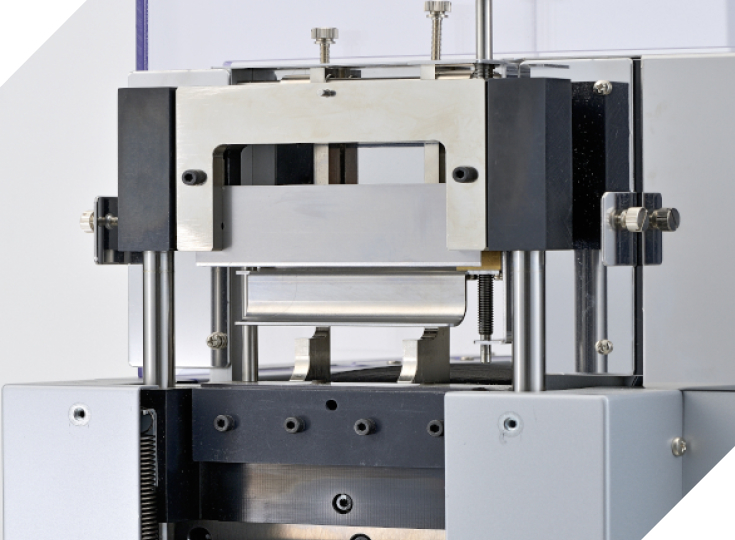

薄刃タイプ
まな板の上に包丁を落とすような、押切りをします。刃受け（薄刃が下りた時に当たる受け）は、樹脂製の板状のもので、溝が深くなったら交換します。
保守部品
| 薄刃（10枚入り） | ZHT25 |
|---|---|
| 刃受（10枚入り） | ZHM25 |
| 搬送ベルト（2本1組） | ZVT25 |
