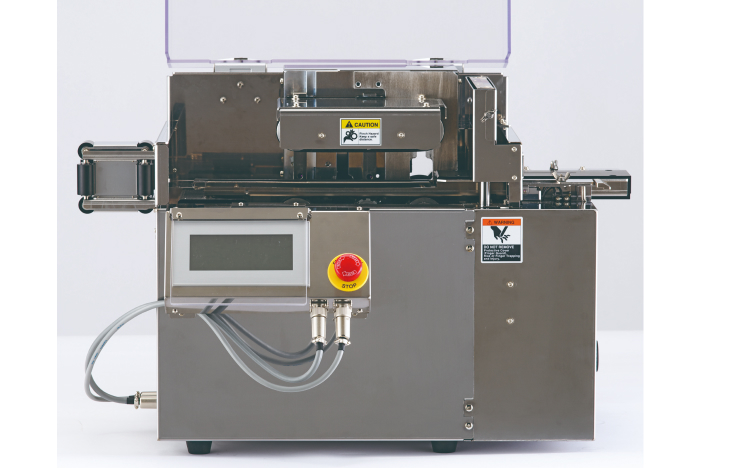

デジタルカッタ 後スリットコルゲートタイプ
ZKC-325VCAFT(太物薄刃タイプ)
ベルトフィード
電動シリンダタイプの
コルゲートチューブ
専用切断機
スリットが入っていないチューブを
回転丸刃でスリットを入れながら切断。
ZKC-325VCAFTの特徴
- 呼び径φ7 ～φ32 までのコルゲートチューブに対応。
- 回転刃で縦スリット加工が可能。
回転丸刃はハンドル操作で、スリット加工有り・無しの位置を変更することが可能です。 - 切断刃は市販のカッター替え刃（大）を採用。
- 電動ベルト間隔調整機能を採用。
- 搬送ローラ分解能0.05mm(設定単位は0.1mm)により繰返切断精度が向上
- 搬送速度は、MAX800mm/sec
- 送り長さ（切断長さ）補正機能付き
- ロット取りカウンタ機能搭載
- タッチパネルの表示は「日本語、英語」切替が可能
- メモリ機能付き（SDカード使用で640メモリを記憶）
※SDカードはお客様でご用意ください。 - インターロックスイッチ付き
- 外部入出力信号付き
- 各種供給装置（Zフィードなど）との接続が可能
- 特注で200～230V対応可能
-

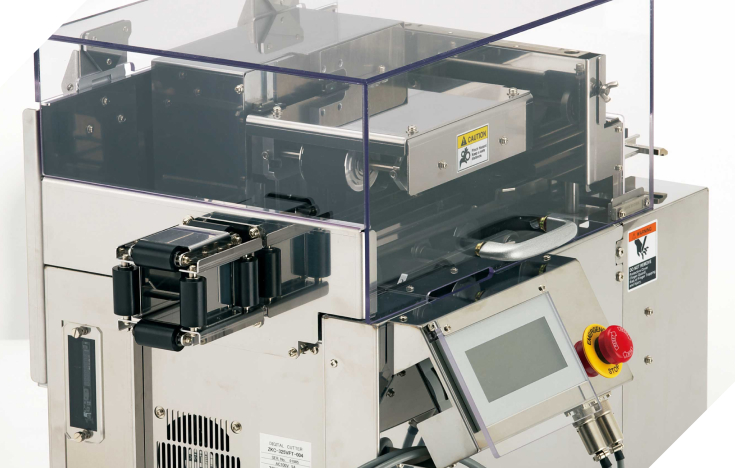

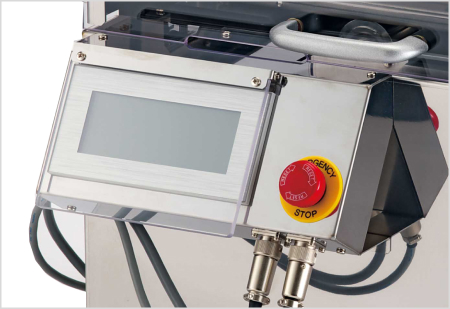

誤操作防止用カバー・非常停止スイッチを装備
-

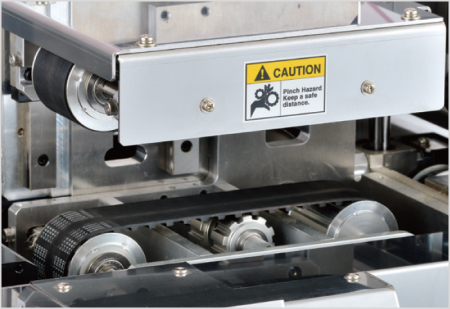

上下のベルトで確実にチューブを保持する事で、バラツキを最小限に抑えます。
-

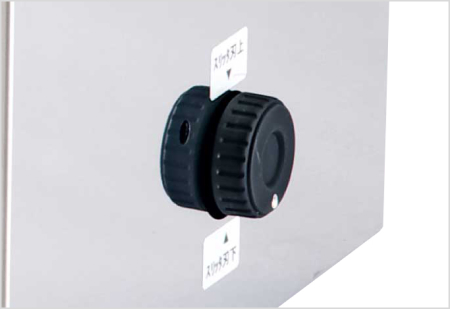

スリッター回転刃を手動でスリットの有無の選択が可能。
お問い合わせ
CONTACT
各種、電線の切断機の導入やご相談は、
下記のお電話、お問い合わせフォームより
お問い合わせください。
TEL048-548-8274
受付時間 9:00〜17:30（土・日・祝祭日を除く）
仕様
| 品名 | ZKC-325VCAFT | |
|---|---|---|
| 送り速度 [mm/s] | 10～800 | |
| 切断長さ [mm] | 0.1～999999.9 | |
| 切断長さ設定単位 [mm] | 0.1 | |
| 設定可能切断数 [個] | 1～999999 | |
| 繰返切断精度※1 [mm] | ±0.2 | |
| 有効切断幅 [mm] | 専用アダプタ径による | |
| 有効切断幅高 [mm] | 専用アダプタ径による | |
| 切断力※2 [N] | 136 | |
| 搬送方式 | ベルト | |
| 駆動力伝達方式 | 上下共駆動 | |
| 切断刃タイプ変更 | × | |
| シャー刃無調整擦り合わせ | × | |
| 外部コントロール(外部制御) | 〇 | |
| タッチパネル取り付け位置変更 | × | |
| 日本語⇔英語切替え | 〇 | |
| ロット取りカウンタ | 〇 | |
| SDカード対応 | 〇 | |
| 加工量：設定長さ10mm [個/分] 設定長さ100mm [個/分] 設定長さ1000mm [個/分] |
110 90 33 |
|
| 電源 | AC100V 5A | |
| 電源200-230V改造対応 | 〇 | |
| 外形寸法※3 [mm] | 521W×351D×471H | |
| 質量 [kg] | 34 | |
- 当社試験材による切断精度です。
- 計算値（モーター出力より）可動範囲内の最も切断力の弱い位置での 値です。
- 形寸法には、ネジなどの突出部は含まれていません。
- 材質、形状によっては切断できないものもございますので、ご確認ください。

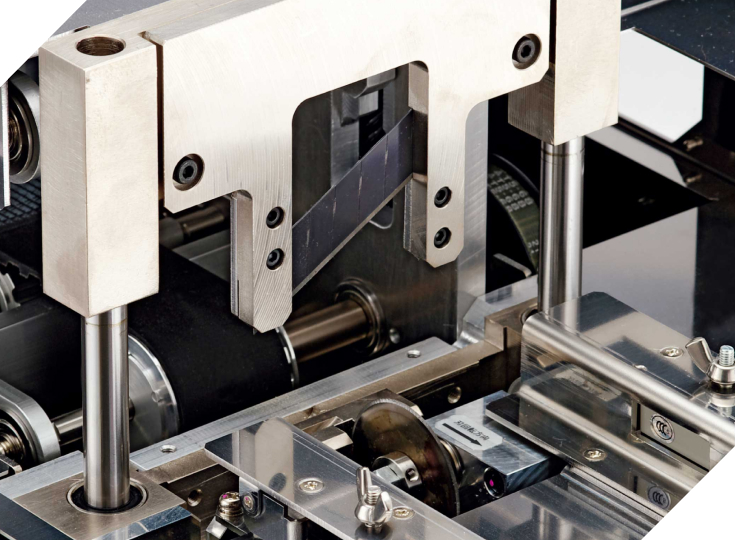

低いランニングコスト
切断刃は市販品のカッター刃を採用し、消耗品コストに貢献。刃を斜めに取り付けることで切断面のバリや潰れを抑えました。
スリッター回転刃も市販品の使用が可能。ブレードが厚く耐久性に優れた自社製回転刃もご用意しております。

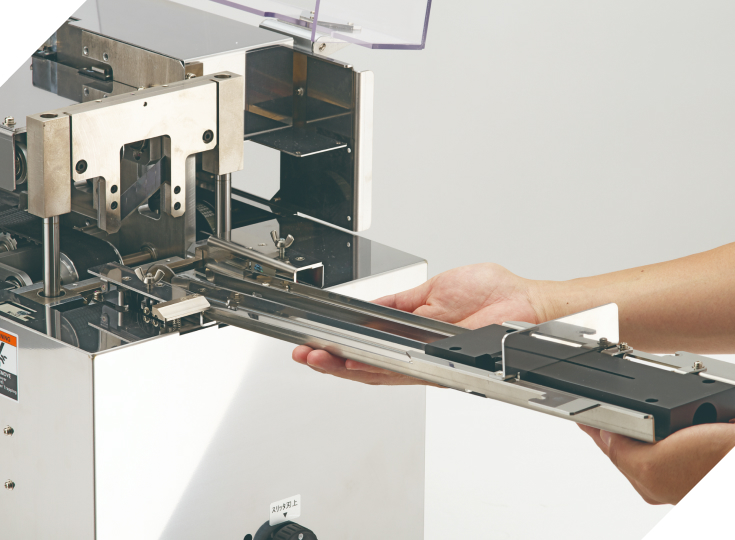

ガイドアダプタ
チューブサイズ毎に専用アダプタを用意。チューブ外径に合わせたアダプタを使用する事で、チューブを搬送ベルトから切断部までトンネル形状でガイドします。
これにより切断長精度・切断面に大きく貢献。アダプタにはインターロックスイッチを備え、 安全に交換する事が可能です。
保守部品
| 切断刃 | LBB10K ※オルファ社製の為、文具店にて購入可能です。 |
|---|---|
| 搬送ベルト（2本1組） | M1348-224-01G01 |
| スリッター刃 回転刃（5 枚入り） | M1348-221-01G01 ブレードが厚く耐久性に優れた自社製回転刃です。厚さ 0.6mm |
| スリッター刃 円形刃45ミリ替刃 | RB45-1 入手性が良くシャープな加工ができます。※オルファ社製の為、文具店にて購入可能です。 |
| 補強板（小）1枚 | A1348-515-01 RB45-1を使用する場合、補強板 2 枚が必要です。厚さ 0.3mm |
