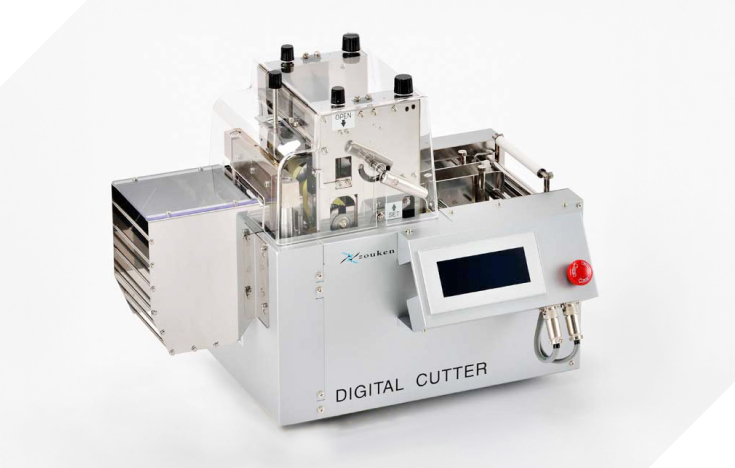

デジタルカッター 押出機対応タイプ
ZKC-325L（シャー刃タイプ）/ ZKC-325LT（薄刃タイプ）

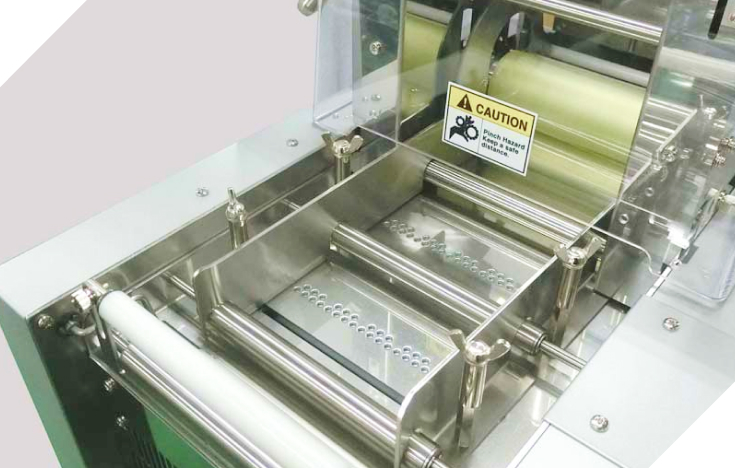

押し出し成形機ラインへ
設置が可能
センサースタンドとの接続により、
開始・停止信号を受け取り
一定のたるみを保ちながら切断機を制御。
ZKC-325L/ZKC-325LTの特長
- センサースタンドとの接続により、開始・停止信号を受け取り一定のたるみを保ちながら切断機を制御。
- 動作中にも切断機の切断長を＋－ボタンで変更ができ、適切な形状/切断長になるまで成形機を止める事無く調整が可能。
- 成形が安定した時点から加工数をカウントする「加工数クリア」ボタンを設置。
- 動作中に一部のキーを無効にする誤入力防止機能付き。
- 液晶タッチパネルによる簡単設定入力、データ登録機能付き。
- タッチパネルの言語表示は【日本語⇔英語】切り替えが可能。
- ロット取りカウンタ機能の搭載。
- 外部入出力信号（外部コントロールタイプのみ）
- SDカード対応のタッチパネルにより、メモリー数は640個対応。※SDカードは付属しておりません。
-

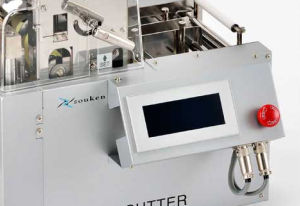

タッチパネルは左右選択式
-

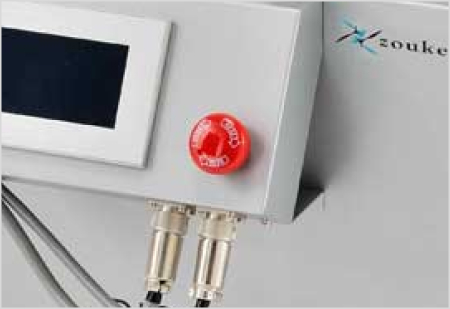

非常停止スイッチ
-

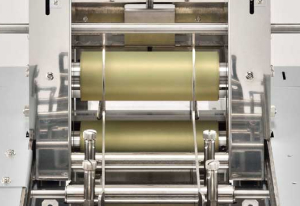

ローラ搬送で精度が安定
お問い合わせ
CONTACT
各種、電線の切断機の導入やご相談は、
下記のお電話、お問い合わせフォームより
お問い合わせください。
TEL048-548-8274
受付時間 9:00〜17:30（土・日・祝祭日を除く）
仕様
| 品名 | ZKC-325L/325LT | |
|---|---|---|
| 送り速度 [mm/s] | 10～800 | |
| 最小設定単位 [mm] | 0.1 | |
| 切断長さ [mm] | 0.1～999999.9 | |
| 切断数 [個] | 1～999999 | |
| 繰返切断精度※1 [mm] | ±0.2 | |
| 有効切断幅 [mm] | 100 | |
| 切断部の開口高さ [mm] | 20 | |
| 切断力（下死点より0.5mm）※2 [kN(kgf)] | 1.28（128） | |
| 加工量：設定長さ10mm [個/分] 設定長さ100mm [個/分] 設定長さ1000mm [個/分] |
155 92 33 |
|
| 電源 | AC100V 2A ～AC240V 1A | |
| 外形寸法※3 [mm] | 516W×363D×406H | |
| 質量 [kg] | 30 | |
- 当社試験材による切断精度です。
- 計算値（モーター出力より）
- 形寸法には、ネジなどの突出部は含まれていません。
- 材質、形状によっては切断できないものもございますので、ご確認ください。

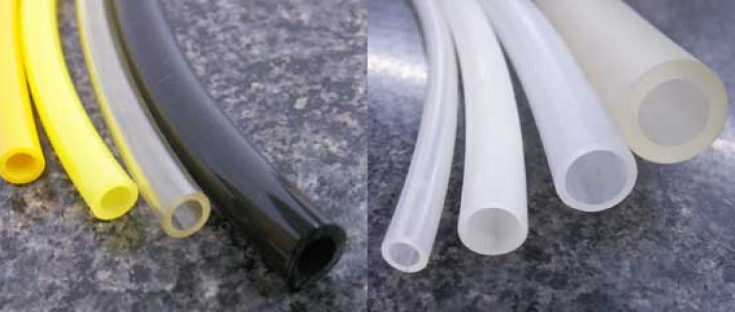

適合材料
ZKC-325L/ZKC-325LT：適合材料例
- 各種チューブ類
- ビニールチューブ
- テフロンチューブ
- ゴムチューブ類
- シリコンチューブ
保守部品
| ローラ 上 | ZRU25-U |
|---|---|
| ローラ 下 | ZRS25-U |
| 可動刃 | ZHU25 |
| 固定刃 | ZHS25 |
| 薄刃（10枚入り） | ZHT25 |
| 刃受（10枚入り） | ZHM25 |
| 薄刃ユニット | ZUT25 |
| シャー刃用無調整ユニット | ZUM325 |
オプション
- 縦型ガイド：FG25-TS1
- チューブ類など、幅が20mm以内のワークについて、安全性を保ちつつ、排出がスムーズとなります
