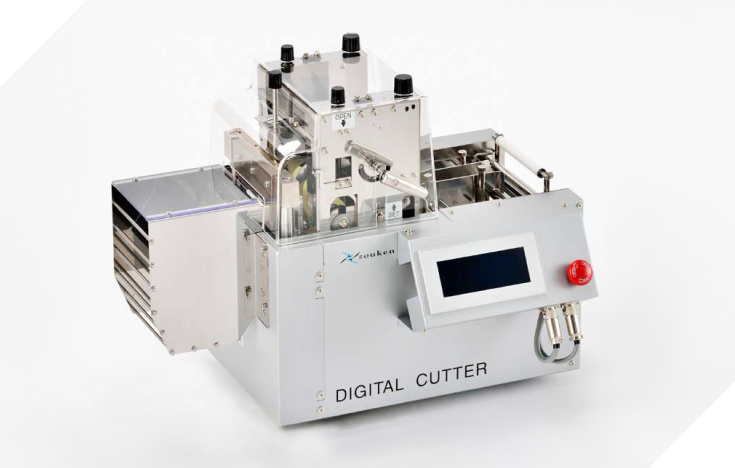

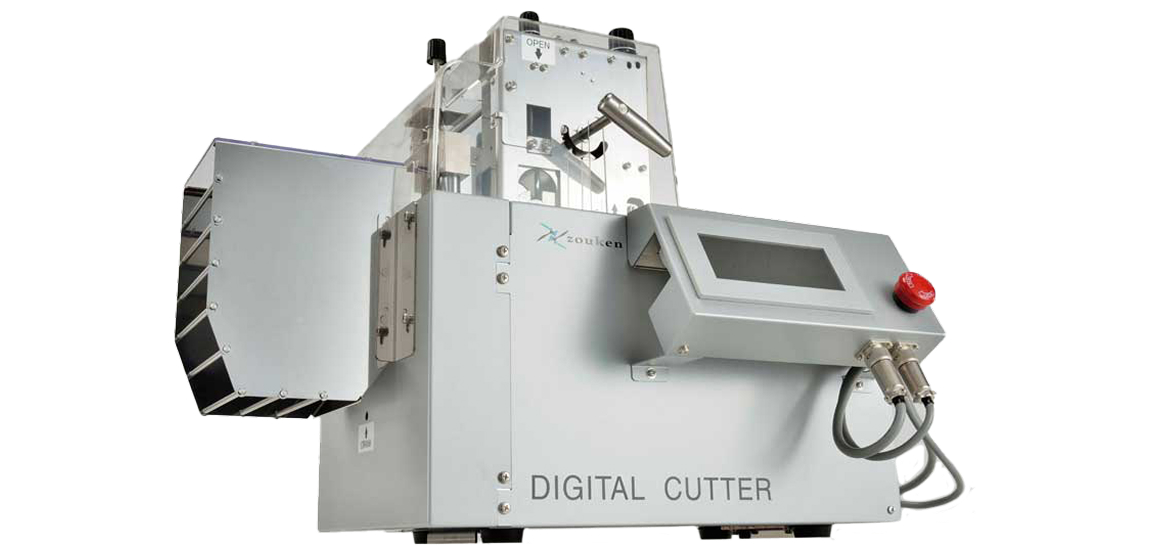

デジタルカッタ スタンダードタイプ
ZKC-325（シャー刃タイプ）/
ZKC-325T（薄刃タイプ）/
ZKC-325C（シャー刃外部コントロールタイプ）/
ZKC-325CT（薄刃外部コントロールタイプ）
幅広いニーズに対応した
万能な高精度、
定寸送り切断機
全てのニーズが集約された
スタンダードタイプ。
交換可能な2種類の刃で刃汎用性抜群。
ZKC-325/ZKC-325Tの特長
- 多種多様なワークの切断が可能
- タッチパネルによる簡単設定メモリー機能付き
- 送り長さ（切断長さ）補正機能付き
- ローラ隙間・押さえ圧力調整機能付き
- シャー刃タイプ⇔薄刃タイプの変更が可能
- 各種供給装置（Zフィード、スタンド）との連携が可能
- 外部入出力信号（外部コントロールタイプのみ）
- パソコンとの通信が可能（特注対応）
-
タッチパネルは左右選択式
-

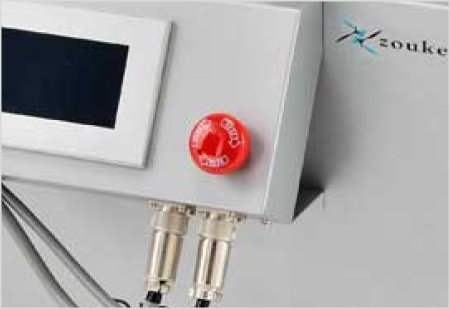

非常停止スイッチ
-

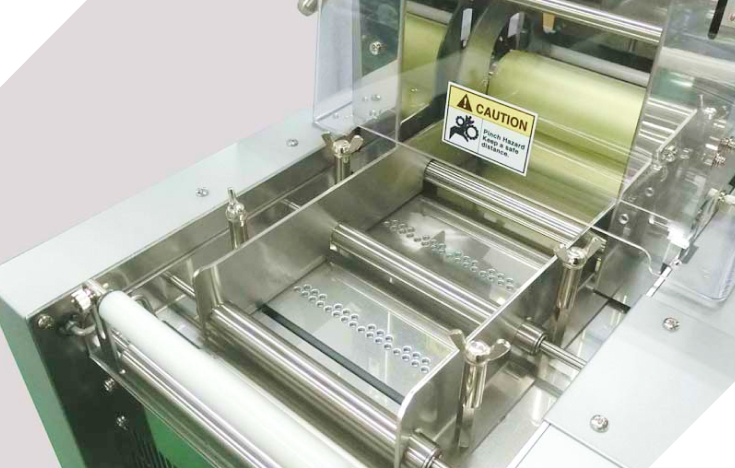

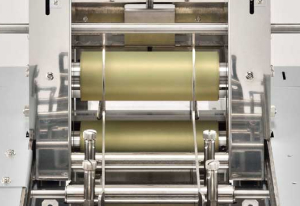

ローラ搬送で精度が安定
お問い合わせ
CONTACT
各種、電線の切断機の導入やご相談は、
下記のお電話、お問い合わせフォームより
お問い合わせください。
TEL048-548-8274
受付時間 9:00〜17:30（土・日・祝祭日を除く）
仕様
| 品名 | ZKC-325/325T | ZKC-325C/325CT |
|---|---|---|
| 送り速度 [mm/s] | 10～800 | |
| 切断長さ [mm] | 0.1～999999.9 | |
| 切断長さ設定単位 [mm] | 0.1 | |
| 設定可能切断数 [個] | 1～999999 | |
| 繰返切断精度※1 [mm] | ±0.2 | |
| 有効切断幅 [mm] | 100 | |
| 有効切断幅高 [mm] | 20 | |
| 切断力※2 [N] | 230 | |
| 切断力（下死点より0.5mm）※2 [kN(kgf)] | 1.28（128） | |
| 搬送方式 | ウレタンローラー | |
| 駆動力伝達方式 | 上下共駆動 | |
| 切断刃タイプ変更 | 〇 | |
| シャー刃無調整擦り合わせ | 〇 | |
| 外部コントロール(外部制御) | × | |
| タッチパネル取り付け位置変更 | 〇 | |
| 日本語⇔英語切替え | 〇 | |
| ロット取りカウンタ | 〇 | |
| SDカード対応 | 〇 | |
| 加工量：設定長さ10mm [個/分] 設定長さ100mm [個/分] 設定長さ1000mm [個/分] |
155 92 33 |
|
| 電源 | AC100V 2A ～AC240V 1A | |
| 電源200-230V改造対応 | 標準対応 | |
| 外形寸法※3 [mm] | 516W×363D×406H | |
| 質量 [kg] | 24 | |
- 当社試験材による切断精度です。
- 計算値（モーター出力より）可動範囲内の最も切断力の弱い位置での 値です。
- 形寸法には、ネジなどの突出部は含まれていません。
- 材質、形状によっては切断できないものもございますので、ご確認ください。
適合材料

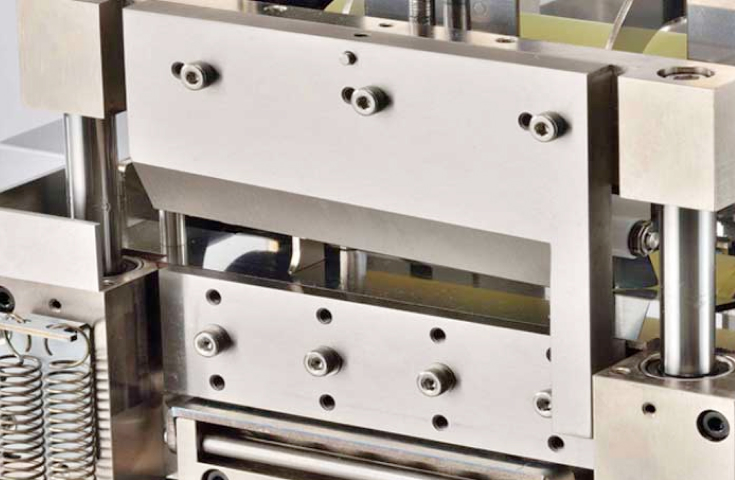

ZKC-325/ZKC-325C：シャー刃タイプ加工実績
耐久性に優れた特殊銅を採用。アルミ、銅等の金属、ガラス繊維入りの材料切断が可能。
- ガラスクロスチューブ
- スズメッキ線
- テープハンダ
- 絶縁紙
- ラミネートシール
- 熱収縮チューブ
- 銅板など

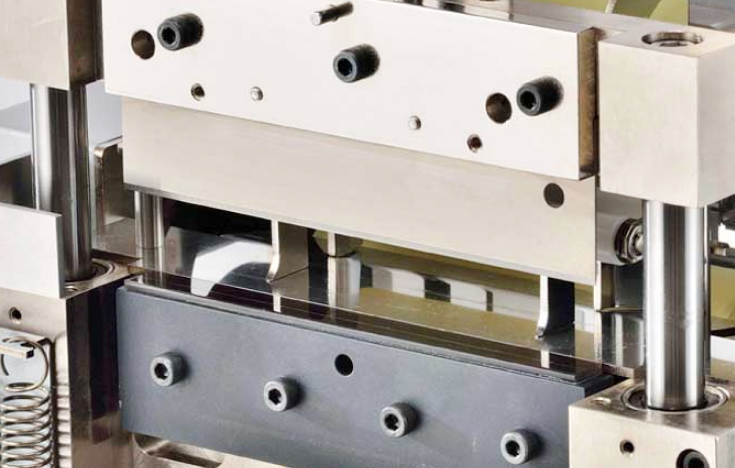

ZKC-325T/ZKC-325CT：薄刃タイプ加工実績
シャープな切れ味が特徴。チューブ類でまっすぐな切断面が必要なときに最適。
- ビニールチューブ
- ゴムチューブ
- 絶縁電線
- プラスチックファイバ
- テフロンチューブ
- シリコンチューブ
- スポンジ材など
保守部品
| ローラ 上 | ZRU25-U |
|---|---|
| ローラ 下 | ZRS25-U |
| 可動刃 | ZHU25 |
| 固定刃 | ZHS25 |
| 薄刃（10枚入り） | ZHT25 |
| 刃受（10枚入り） | ZHM25 |
| 薄刃ユニット | ZUT25 |
| シャー刃用無調整ユニット | ZUM325 |
オプション
- 縦型ガイド：FG25-TS1
- チューブ類など、幅が20mm以内のワークについて、安全性を保ちつつ、排出がスムーズとなります
