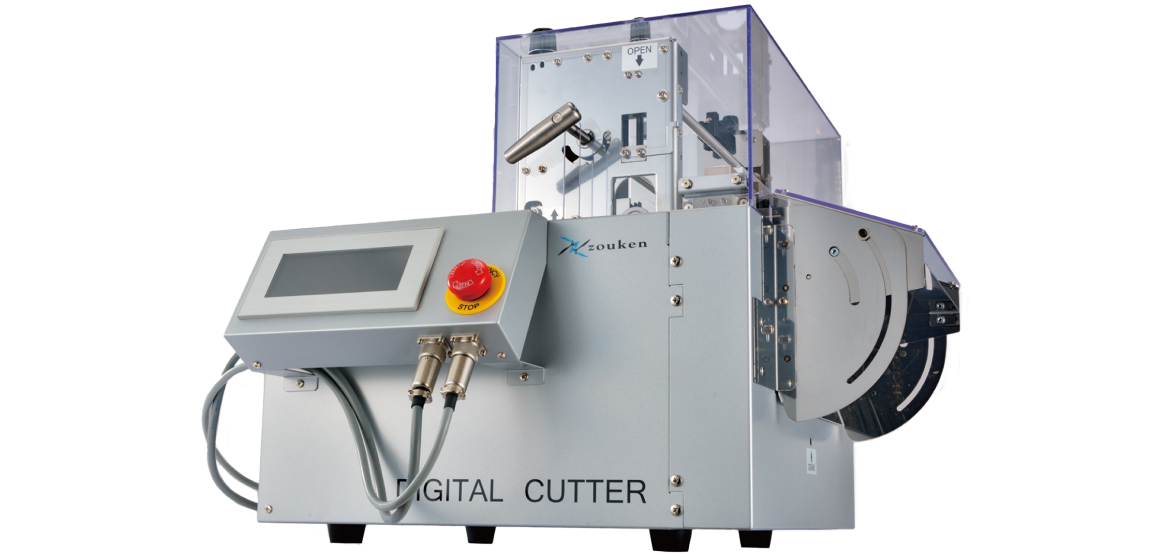

デジタルカッタ シートタイプ
ZKC-200（シャー刃タイプ）
新形状の搬送ローラ採用、
幅広対応の切断機。

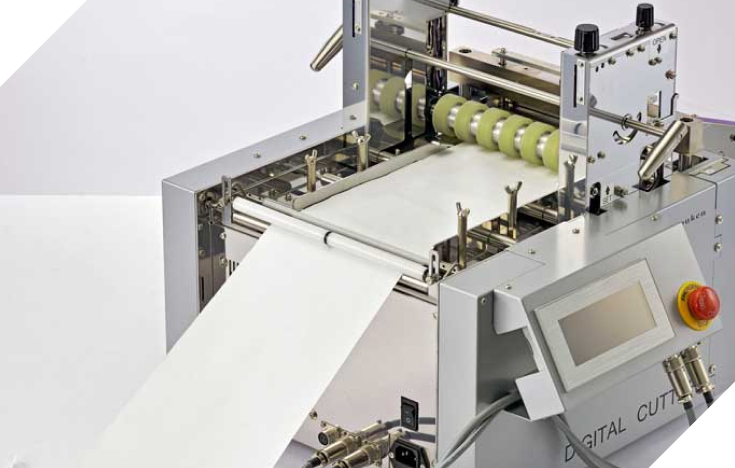

幅200mmまでの切断が可能な
デジタルカッタ。
切断直前にワークを抑え込むことで
より正確な切断を可能にしました。
ZKC-200の特長
- 薄肉・幅広ワークに特化した切断が可能
- タッチパネルの表示は「日本語、英語」切替が可能
- 送り長さ（切断長さ）補正機能付き
- ロット取りカウンタ機能搭載
- メモリ機能付き（SDカード使用で640メモリを記憶）
※SDカードはお客様でご用意ください。 - タッチパネルの取り付け位置が変更でき左右のどちらからの搬送方向にも対応
- 非常停止スイッチ標準装備
- 搬送速度は、MAX800mm/sec
- 搬送ローラ分解能0.05mm(設定単位は0.1mm)により高精度の切断が可能
- 外部入出力信号タイプの選択も可能
- 各種供給装置（Zフィードなど）との連携が可能
- 100V～240Vまでのマルチ電源対応
-

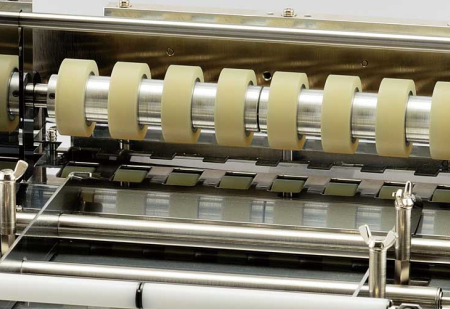

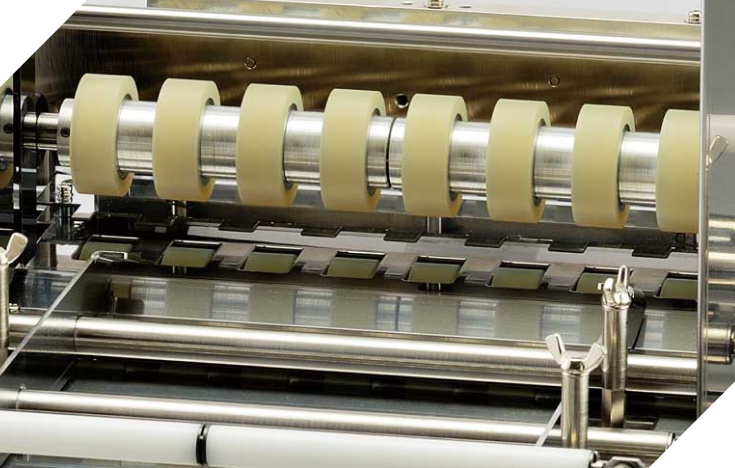

新形状の搬送ローラ採用で巻き込みを防止
-

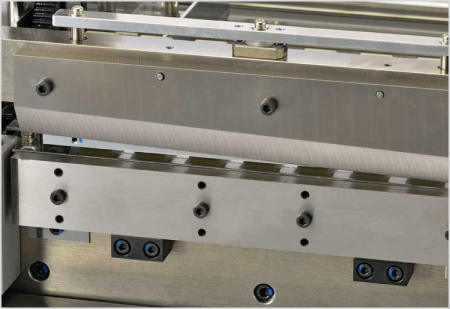

切断刃の再調整が不要な自動すり合わせ機構採用
-
排出部角度を自由に調整することができ、スムーズに製品の排出が可能
お問い合わせ
CONTACT
各種、電線の切断機の導入やご相談は、
下記のお電話、お問い合わせフォームより
お問い合わせください。
TEL048-548-8274
受付時間 9:00〜17:30（土・日・祝祭日を除く）
仕様
| 品名 | ZKC-200 | |
|---|---|---|
| 送り速度 [mm/s] | 10～800 | |
| 切断長さ [mm] | 0.1～999999.9 | |
| 切断長さ設定単位 [mm] | 0.1 | |
| 設定可能切断数 [個] | 1～999999 | |
| 繰返切断精度※1 [mm] | ±0.2 | |
| 有効切断幅 [mm] | 200 | |
| 有効切断幅高 [mm] | 5 | |
| 切断力※2 [N] | 450 | |
| 搬送方式 | ウレタンローラー | |
| 駆動力伝達方式 | 上下共駆動 | |
| 切断刃タイプ変更 | × | |
| シャー刃無調整擦り合わせ | 〇 | |
| 外部コントロール(外部制御) | 〇 | |
| タッチパネル取り付け位置変更 | 〇 | |
| 日本語⇔英語切替え | 〇 | |
| ロット取りカウンタ | 〇 | |
| SDカード対応 | 〇 | |
| 加工量：設定長さ10mm [個/分] 設定長さ100mm [個/分] 設定長さ1000mm [個/分] |
155 92 33 |
|
| 電源 | AC100V 2A～AC240V 1A | |
| 電源200-230V改造対応 | 標準対応 | |
| 外形寸法※3 [mm] | 495W×481D×406H | |
| 質量 [kg] | 31 | |
- 当社試験材による切断精度です。
- 計算値（モーター出力より）可動範囲内の最も切断力の弱い位置での 値です。
- 形寸法には、ネジなどの突出部は含まれていません。
- 材質、形状によっては切断できないものもございますので、ご確認ください。

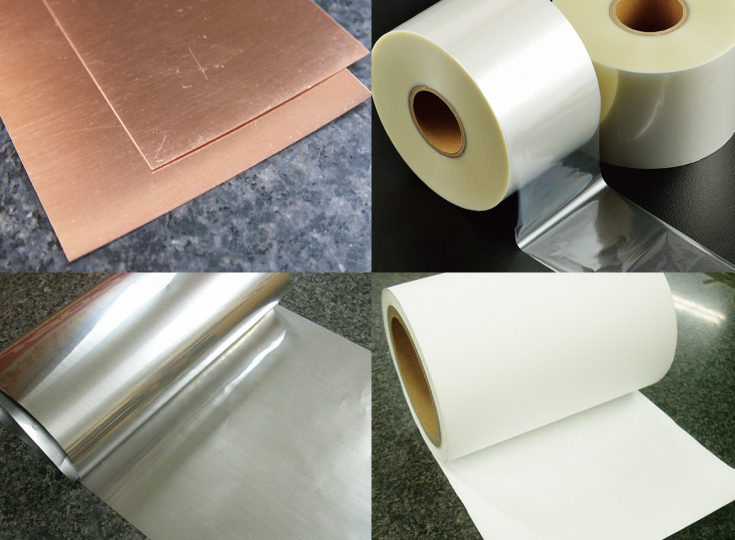

適合材料
ZKC-200：加工実績
ワークの特性により切断が難しい場合もございますので、お気軽にご相談ください。
- 銅板
- アルミ板
- 金属箔
- ゴムシート
- 紙
- フィルム
- ビニールシート / 各種シート類
保守部品
| ローラ 上 | ZRU200-U |
|---|---|
| ローラ 下 | ZRS200-U |
| 可動刃 | ZHU200 |
| 固定刃 | ZHS200 |
