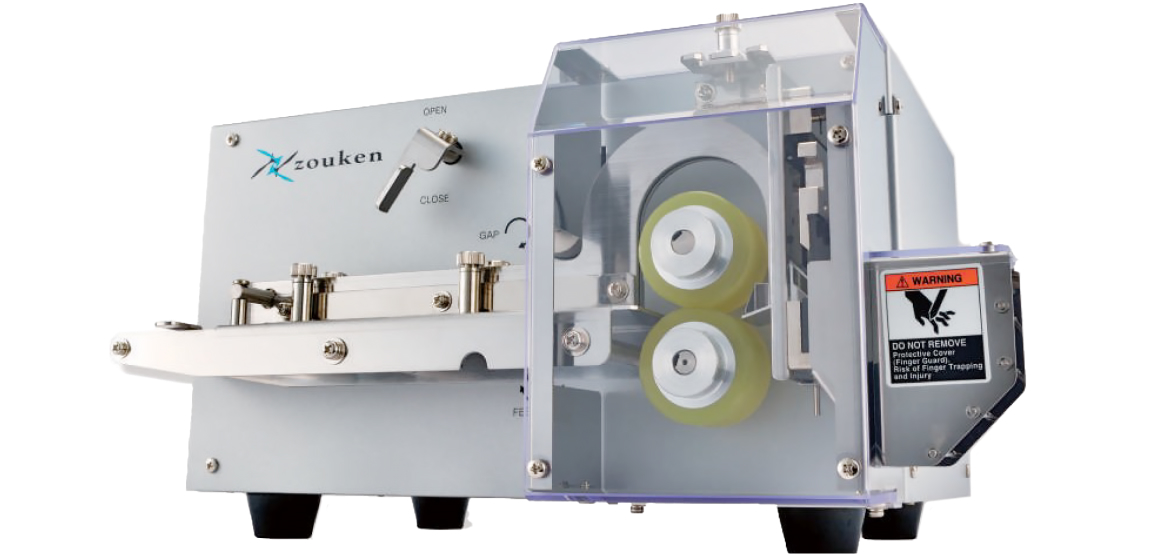

デジタルカッタ コンパクトタイプ
ZKC-16（シャー刃タイプ） / ZKC-16T（薄刃タイプ）
ZKC-16A（シャー刃スピードアップタイプ） / ZKC-16AT（薄刃スピードアップタイプ）
置き場所を選ばない
コンパクトタイプの
デジタルカッタ。
軽くて、コンパクト、持ち運びも楽々。
置き場所を選ばない、こだわりが詰まった製品。低価格でもここまでできる。
ZKC-16の特徴
- 軽量、コンパクト
- シャー刃と薄刃の変更が可能
- タッチパネルによる簡単操作
- 搬送速度 700mm/secハイスピードタイプも用意(ZKC-16A/ZKC-16AT)
- 電源入力 100～240V対応
-

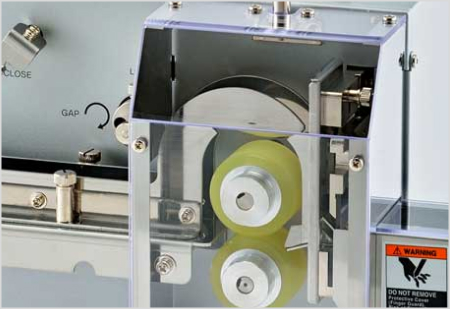

正面カバーを外すと電源が落ちる安全設計。
-

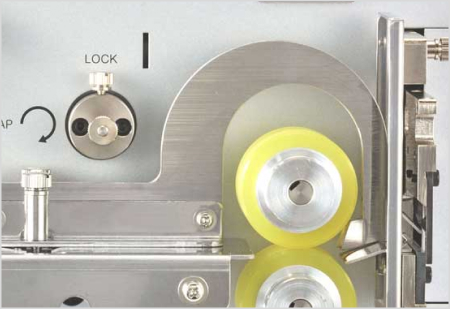

ローラーギャップ調整機構付きで、変形しやすい素材でも安定。
-

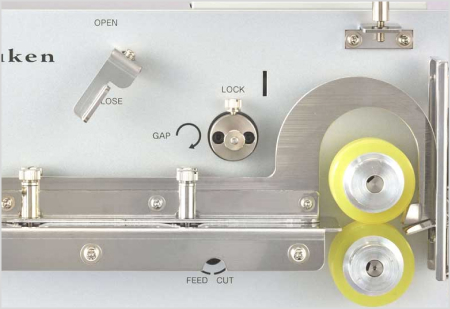

ローラーバー操作で上ローラーが上昇して保持されますので、材料交換が楽々。
お問い合わせ
CONTACT
各種、電線の切断機の導入やご相談は、
下記のお電話、お問い合わせフォームより
お問い合わせください。
TEL048-548-8274
受付時間 9:00〜17:30（土・日・祝祭日を除く）
仕様
| 品名 | ZKC-16/T | ZKC-16A/AT |
|---|---|---|
| 送り速度 [mm/s] | 10〜275 | 10〜700 |
| 切断長さ [mm] | 0.1～9999.9 | |
| 切断長さ設定単位 [mm] | 0.1 | |
| 設定可能切断数 [個] | 1～999999 | |
| 繰返切断精度※1 [mm] | ±0.5 | |
| 有効切断幅 [mm] | 20 | |
| 有効切断幅高 [mm] | 5 | |
| 切断力※2 [N] | 450 | |
| 搬送方式 | ウレタンローラー | |
| 駆動力伝達方式 | 上ピンチ・下駆動 | |
| 切断刃タイプ変更 | 〇 | |
| シャー刃無調整擦り合わせ | × | |
| 外部コントロール(外部制御) | × | |
| タッチパネル取り付け位置変更 | × | |
| 日本語⇔英語切替え | × | |
| ロット取りカウンタ | × | |
| SDカード対応 | × | |
| 加工量：設定長さ10mm [個/分] 設定長さ100mm [個/分] 設定長さ1000mm [個/分] |
100 67 14 |
165 111 32 |
| 電源 | AC100V 1A ~ AC240V 0.42A | |
| 電源200-230V改造対応 | 標準対応 | |
| 外形寸法※3 [mm] | 340W×242D×179H | |
| 質量 [kg] | 9 | |
- 当社試験材による切断精度です。
- 計算値（モーター出力より）可動範囲内の最も切断力の弱い位置での 値です。
- 形寸法には、ネジなどの突出部は含まれていません。
- 材質、形状によっては切断できないものもございますので、ご確認ください。
適合材料

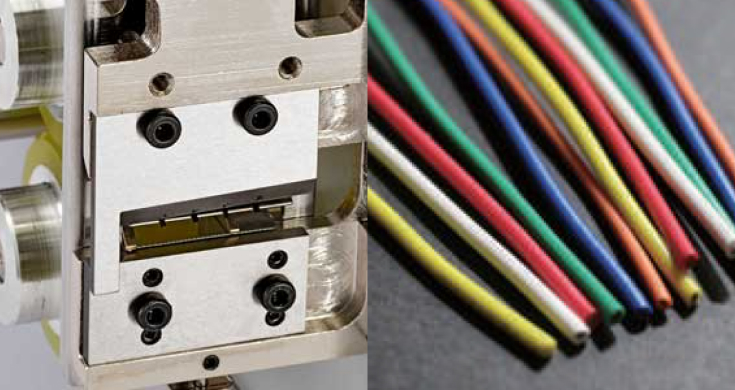

シャー刃タイプ加工実績
- ガラスクロスチューブ
- 絶縁電線
- スズメッキ線
- テフロンチューブ
- シリコンチューブ
- テープハンダ
- 絶縁紙
- ラミネートシート
- フィルムなど

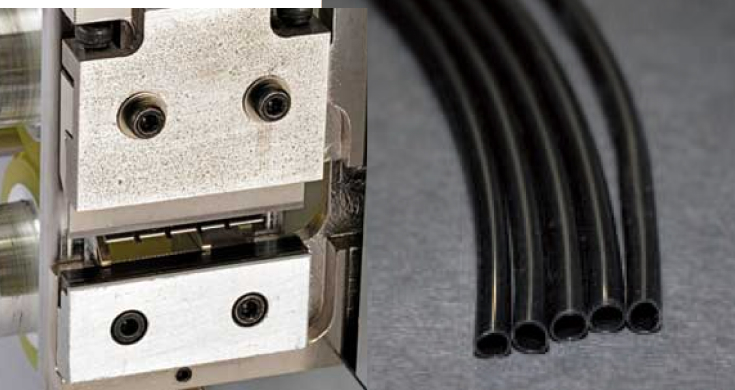

薄刃タイプ加工実績
- ビニールチューブ
- ゴムチューブ
- 絶縁電線
- ファイバケーブル（プラスチックファイバ）
- テープハンダ
- テフロンチューブ
- シリコンチューブ
- プラスチックなど
保守部品
| ローラ（2個セット） | ZR16-U |
|---|---|
| 可動刃 | ZHU16 |
| 固定刃 | ZHS16 |
| 薄刃（10枚入り） | ZHT16 |
| 刃受（10枚入り） | ZHM16 |
| 薄刃ホルダー | ZUT16 |
